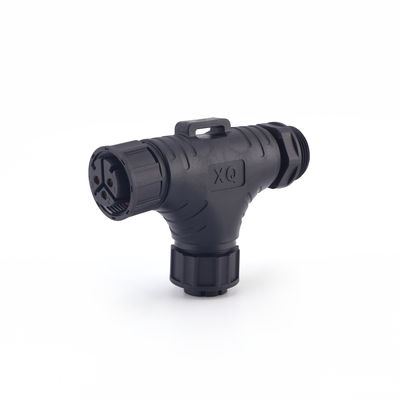

Заводская цена IP68 3-контактный водонепроницаемый панельный разъем M25 T-образный штекерный и гнездовой уличный водонепроницаемый кабельный разъем
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | Xiangqian |
| Сертификация: | UL |
| Номер модели: | М25 Т-образная вилка |
Оплата и доставка Условия:
| Количество мин заказа: | 100 шт |
|---|
|
Подробная информация |
|||
| Бренд: | Xiangqian | имя соединителя: | Водонепроницаемые разъемы M25 IP68 |
|---|---|---|---|
| Материал: | PA66, нейлон | IP -класс: | IP68 |
| Кабель Од: | 6,0 мм-14,0 мм | Ядр соединителя: | 2-6-контактный |
| Сертификаты: | UL, TUV | Образец: | бесплатно |
| Время доставки: | 3-5 дней | ||
Характер продукции
Заводская цена IP68 3-ходовой водонепроницаемый панельный разъем M25 T-образной формы, штекерный и гнездовой, для наружного применения, водонепроницаемые кабельные разъемы
1. Позиционирование продукта и функция
Этот тип разъема в основном используется для трехходовых разветвлений в наружных линиях электропередач, в частности, для проводки с одним входом и двумя выходами или одним входом и несколькими выходами.
Он обычно используется в таких приложениях, как светодиодные уличные фонари, ландшафтное освещение, оборудование для солнечной энергии, наружное распределение электроэнергии, умные столбы и оборудование для видеонаблюдения.
Требуется высокий рейтинг IP68 для длительной устойчивости к воздействию окружающей среды, такой как дождь, влага и пыль.
2. Конструкция и материалы
Корпус обычно изготавливается из PA66 (армированного нейлонового материала), который обеспечивает отличную устойчивость к погодным условиям, ультрафиолетовому излучению и ударам.
Уплотнения обычно используют силиконовые или фторкаучуковые уплотнительные кольца или шайбы для герметизации.

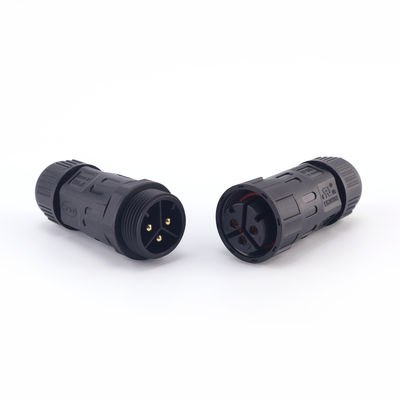

Внутренние контакты обычно изготавливаются из латуни или медного сплава (иногда с никелевым или оловянным/серебряным покрытием) для обеспечения хорошей проводимости и коррозионной стойкости.
Соединения могут включать резьбовое соединение, push-pull, быстроразъемное соединение или конструкцию с прижимной пластиной для простоты установки и обслуживания.
Механизмы зажима или фиксации кабеля (например, компрессионные кольца, контргайки и уплотнительные втулки) должны обеспечивать герметичность и механическую фиксацию, несмотря на вибрацию и тепловое расширение и сжатие.

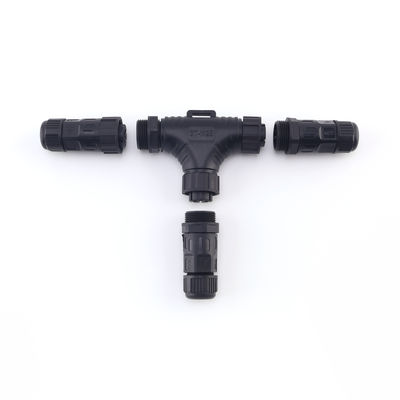

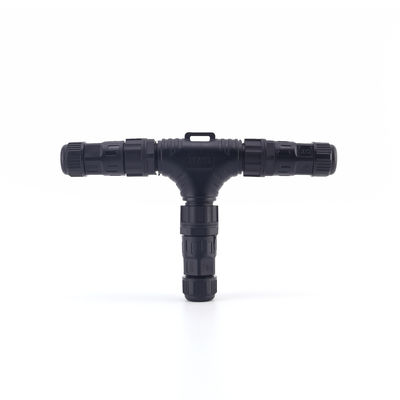

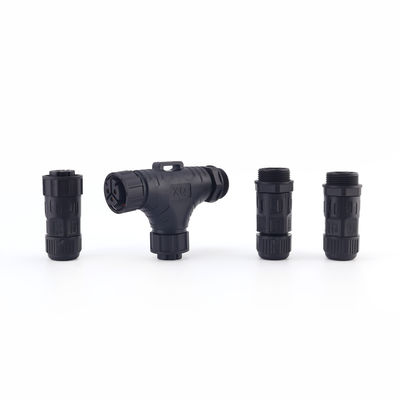

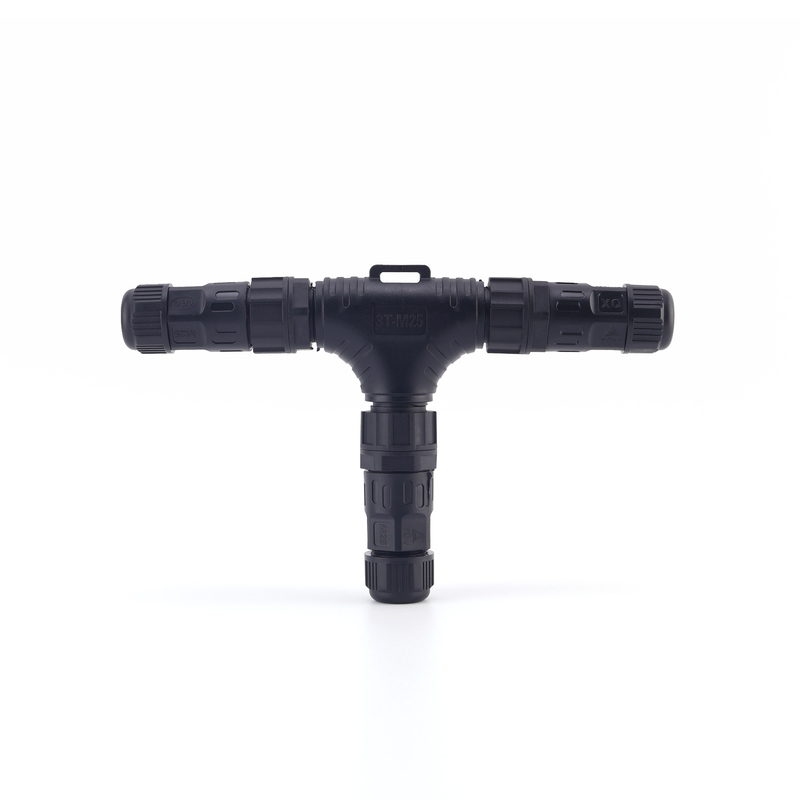

В Т-образном разъеме обычно имеются кабельные отверстия в трех направлениях, каждое из которых имеет уплотнительную конструкцию. Внутренняя часть разъема может быть спроектирована с одним входом и двумя выходами или с равной структурой ветвления.
Параметры:
| Наружный диаметр кабеля | Ø6.0-14.0MM |
| Материал фурнитуры | Медное золотое покрытие |
| Сопротивление контактов | ≤ 10 мΩ |
| Режим соединения | Push Locking (Защелкивание) |
| Рабочий диапазон | -40-+105 |
| Класс огнестойкости | UL94 V-0 |
Отчет об испытаниях производительности (заводские испытания)
| Параметр | Общие типичные значения или диапазоны | Примечания |
| Номинальное напряжение | 250 В / 400 В / 450 В | Некоторые модели поддерживают высокие уровни напряжения (например, солнечные или энергетические системы) |
| Номинальный ток | 10A-40A |
Зависит от площади поперечного сечения проводника, площади контакта и условий отвода тепла. Некоторые модели M25 могут достигать 41 А в 2/3/4 жилах. |
| Сопротивление контактов | ≤10 мΩ | Требуется низкое контактное сопротивление для уменьшения тепловыделения |
| Диэлектрическая прочность | Несколько тысяч вольт (например, 1,5 кВ / 60 с и т. д.) | Реагирование на скачки напряжения или переходные перенапряжения |
| Сопротивление изоляции | ≥10 MΩ / 500 ВDC | Предотвращение утечек и пробоя изоляции |
| Рабочая температура | –40°C to +105°C (или выше) | Для наружных условий с перепадами температур |
| Степень защиты | IP68 | Указывает, что его можно погружать в воду на длительное время в указанных условиях и предотвращать попадание пыли |
| Испытание на долговечность среды / влажность / соляной туман | Часто проходят испытания соляным туманом / испытания на старение при высокой влажности | Для долгосрочной надежности на открытом воздухе |
Послепродажное обслуживание и стратегия обеспечения качества
Послепродажное обслуживание и обеспечение качества надежного производителя для этого типа разъемов обычно включают:
1. Испытание образцов / предварительная проверка образцов
Перед покупкой больших объемов производители часто предоставляют образцы для тестирования клиентами, чтобы проверить пригодность, совместимость и соответствие показателей производительности требованиям на месте.
2. Гарантийный срок / Гарантия
Большинство производителей предлагают гарантийный срок (например, один, два или даже больше). В течение гарантийного срока, если продукт выходит из строя из-за внутренних проблем с качеством (не вызванных человеческой ошибкой), продукт будет заменен или отремонтирован бесплатно.
3. Ремонт / Сервис ремонта
Для разъемов, у которых возникают проблемы во время использования, клиенты могут вернуть поврежденную деталь производителю для осмотра и ремонта или замены.
4. Техническая поддержка / Консультационные услуги
Предоставление технических услуг, таких как руководство по установке, устранение неполадок, рекомендации по выбору и поддержка на месте, чтобы помочь пользователям решить практические проблемы применения.
5. Настройка / OEM / ODM услуги
Для клиентов со специальными требованиями (например, специальные диаметры проводов, уровни защиты, экстремальные условия или специализированные интерфейсы) производители обычно предлагают индивидуальный дизайн, разработку пресс-форм и косметические или структурные модификации.
6.Сертификация качества / Предоставление отчетов
Предоставление отчетов об инспекции продукции, отчетов об испытаниях производительности (таких как испытания на устойчивость к напряжению, испытания изоляции, испытания соляным туманом и испытания жизненного цикла) и стандартных сертификатов (таких как сертификаты CE, RoHS, UL и ISO).
7. Отслеживаемость партии / Отслеживание качества
Производители должны создать систему управления партиями, при которой каждая партия продукции уникально идентифицируется для обеспечения отслеживаемости сырья, производственных процессов и протоколов испытаний, чтобы облегчить управление вопросами качества и отзывом продукции.
8. Поддержка инвентаризации и запасных частей
Поддерживать достаточный запас запасных частей, чтобы предоставлять клиентам своевременные запасные части; резервные запасные части могут быть организованы для заказов большого объема.
9. Политика замены / возврата
Строго определите условия возврата и обмена в договоре для проблем с качеством или неподходящего использования, таких как безусловный возврат или замена в течение определенного периода.
10. Обучение / Руководство по строительству
Предоставить клиентам или установщикам обучение или инструкции по правильной установке, обслуживанию, проверке герметичности и долгосрочному тестированию, чтобы уменьшить количество сбоев, вызванных неправильной установкой.
